제품 세부 정보
원래 장소: 사천성
브랜드 이름: Xidao
인증: SAE J1772
모델 번호: XD-DC-1600KW
지불 및 배송 조건
최소 주문 수량: 1
가격: negotiate
포장 세부 사항: 나무로 된 케이스 패키징
배달 시간: 15-30 근무일
지불 조건: L/C (신용장), 전신환
공급 능력: 달 당 5000
모델: |
수냉식 충전 스택 |
AC 입력 전압: |
3상 5선식 시스템 |
출력 전류: |
0~600A |
역율: |
≥0.99(입력 조건 이상 50%PO) |
효율: |
≥96%(피크 효율) |
측정 방법: |
DC 전류계 측정(정밀도: 0.5) |
냉각 방식: |
강제 공기 냉각 + 액체 냉각 |
보호 그레이드: |
IP54 |
모델: |
수냉식 충전 스택 |
AC 입력 전압: |
3상 5선식 시스템 |
출력 전류: |
0~600A |
역율: |
≥0.99(입력 조건 이상 50%PO) |
효율: |
≥96%(피크 효율) |
측정 방법: |
DC 전류계 측정(정밀도: 0.5) |
냉각 방식: |
강제 공기 냉각 + 액체 냉각 |
보호 그레이드: |
IP54 |

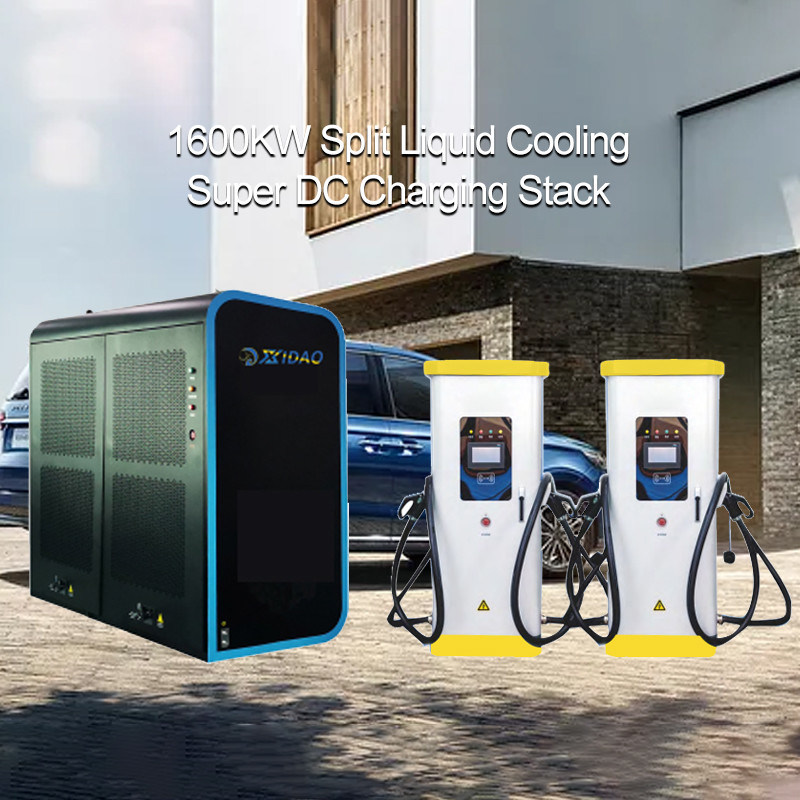

1600KW 갈라진 액체 냉각된 최고 DC 충전 스택은 통신 / PLC (주문 제작된) OCPP 할 수있
응용 시나리오
신 에너지 차량 업계의 지속적인 개발과 함께, 신 에너지 자동차는 완전히 버스, 택시, 화물 운송 차량과 우편 자동차에 적용될 것입니다. 또한 중작업 화물 차량과 건설차와 같이 신 에너지 자동차의 비율은 증가합니다. 국산 차량의 더 레인지는 또한 증가하고 있고 파일을 고발하는 충전 효율이 또한 필요조건을 앞으로 더 높고 더 높게 하는 중입니다.
요즈음, GB20234.3-2015 기준은 충전 총을 상세화하고, 상응하는 케이블 외경이 40 밀리미터에 대한 것이고, 점잖은 포르노물이 단면적은 70m㎡ 이고, 근소한 최대값이 베어링 캐패시티는 250A 입니다. 그러나, 실제 사용 과정에서, 더 케이블 동선에 의해 발생된 열은 좋은 방열을 보여줄 수 없고 전체 충전 장치의 안전한 운영을 위해, 충전 파일 제어 시스템이 안정적인 작동을 가능하게 할 온도에 따라 충전 전류를 제한할 것입니다.
순수한 전기 자동차에 대한 증가하는 수요를 잘 알기 위해, 고전력 순수한 전기 자동차가 완전히 15-20 분에 고발될 수 있도록, 고전력 DC 충전 파일의 건설은 300A-600A 사이의 출력 전류로, 필수 요구사항이 되었습니다. 기본 청구 파일은 이 기술적 요구 사항을 충족시킬 수 없습니다.
액체 냉각된 충전 장치를 갖춘 액체 냉각된 최고 충전 파일은 액체 냉각된 충전 총, 액체 냉각된 케이블, 냉각 모듈과 타 시스템을 추가합니다. 39 밀리미터의 규제 케이블 외경과 함께, 600A와 심지어 800A의고 전류 충전은 달성될 수 있습니다. 온도는 55C 이하 제어되며, 그것이 큰 전기 자동차의 빠른 충전의 목적을 달성하도록 안전하고 가볍습니다.
| 항목 | 연기 이름 | 발언 |
| 모델 | Split DC 액체 냉각된 충전 스택 | |
| 주요 캐비닛의 차원 | 2183*1163*1056.4mm | H*W*D |
| 갈라진 내각의 차원 | 1815*772*508mm | H*W*D |
| AC 입력 전압 | 380V±15% | 3상 5선 시스템 |
| AC 입력 주파수 | 45Hz~66Hz | |
| 정격 전력 | Pe≤450kW | |
| 출력 전압 | 200-1000vdc (300-1000vdc 정전력) | |
| 출력 전류 | 0~600A | |
| 역율 | ≥0.99 | 50%PO 위에서 말한 입력 조건 |
| 효율 | ≥96% | 최대 효율 |
| 측정법 | DC 네티즌 측정 | 정확성 등급 : 0.5 |
| 냉각 방식 | 강제 공기 냉각 + 액체 냉각 | |
| 보호 그레이드 | IP54 | |
| 높이 | ≤2000m | 그것은 위쪽에 50C의 경우에 디레이팅 작품을 시작하고 70C의 경우에 일하는 것을 멈출 것입니다 |
| 작동 온도 | -20C~50C | 비결노 상태 |
| 상대 습도 | 5%~95% | |
| 통신 인터페이스 | 4G, RS485가 할 수 있습니다, 이더넷 (선택적인) | |
| 설치 방법 | 고쳐진 바닥 | |
| 시작 방법 | 스위핑 카드와 주사 코드를 시작하세요 | |
| 항목 | 액체 냉각 총의 성능 | 매개 변수 표시기 |
| 전기적 실행 | 정격 전압 | 1000V |
| 맥스. 출력 전류 절연 저항 | 600A | |
| 500MΩ(500VDC) | ||
| 차징 인터페이스 | GB/T20234.3-2015 DC 차징 인터페이스 | |
| 탄약을 장전하기 | 5m의 배선 길이와 600A 액체 냉각 총 | |
| 기계적 성능 | 기계 수명 | 10,000 번 |
| 잠금력 | 200N | |
| 환경 성능 | 용법 환경 온도 | -35~50C |
| 작동 온도 | -35~90C | |
| 보호 그레이드 | 플러그와 방진 커버 : IP54 ; 플러그와 소켓의 조합 : IP55 | |
| 액체 냉각 케이블 | 맥스. 케이블 길이 | 5m |
| 케이블의 외경 | 28 밀리미터 | |
| Spec. 전원 라인의 | 35mm2 | |
| 루프 냉각 | 냉각액 | 45# 변압기유 (-45C 이하를 동결하지 마세요) |
| 액체 유입구 파이프의 외부 / 내경 | Φ8/φ6 | |
| 루프 특성 | 세트 DC+ 액체 유입구와 DC 액체 배출구가 있다고 루프 냉각이 형성됩니다 | |
| 액체 냉각 원천 | ||
| 정격 전압 | 220VAC | |
| 정격 전력 | 550W | |
| 동작 압력 | 10개 바 | |
| 흐름 속도 | 8L/min | |
| 냉각 Fan의 전원 | 90W | |
| 소음 | ≤60 DB (데시벨) | |
| 기능 | 혈압측정으로 일하는 냉각액, 액체 흐름 비율 모니터링을 냉각시키는 것, 액체 온도 모니터링을 냉각시키는 것 ; 유동적 과온 알람을 냉각시키는 저온 알람, 과온 알람, 결산일 알람 | |
| 사이즈 | 550MM*200MM*600MM | |
| 통신 인터페이스 | RS485 | |
| 통신 | 작동 배경 | OCCP |
| 통신 방식 | PLC (주문 제작된) 캔 통신 / | |
| 통신 인터페이스 | 이더넷, GPRS, 4G | |
| 통신 프로토콜 |
ISO15118/OCCP1.6 (미국 표준) IEC 62196-3 (유럽 표준) |
|
| 충전 프로토콜 | DIN70121 | |
| 총 표준을 고발하기 |
CCS Stype1 (미국 표준) CCS Stype2 (유럽 표준) |
|
| 장입 모드 | IEC 61851 충전 모드 4 |
업체 정보
파일을 고발하면서, 빨리 방송국, 태양 광기전성 발전 시스템, 태양 응용 제품, 등을 고발하는 전기 차량을 포함하여 청두 셴그다오 기술 Co., Ltd．는 개발, 디자인 판매의 종합 솔루션과 신 에너지의 운영을 전문으로 하는 회사입니다..
우리는 새로운 에너지 기술의 적용에게 전체 해결책을 제공하는 것에 전념합니다.
우리는 5개의 주요 제품 라인을 가지고 있습니다.
1. DC가 파일을 고발합니다 : 30KW~360KW DC 충전 파일
2. AC이 파일을 고발합니다 : 7KW/11KW/22KW/42KW AC 충전은 축적됩니다
3. 휴대 충전 장치 총 : 3.5KW/7KW 가지고 다닐 수 있는 충전 총.
4. 태양력 생성 성분 : 발전 성분의 전체가 설정한 포토볼테크패널스, 제어기들, 인버터, 에너지 저장 배터리.
5. 태양에너지 애플리케이션프로덕츠 : 태양 전지판, 태양 레딩 빛, 태양 텐트, 태양인 태양 가로등 . . 모니터링 시스템, 등..
미래에, 우리는 계속해서 새로운 에너지 기술의 적용에 초점을 맞추고, 완전성과 함께 작동하고 녹색 세계를 만들기 위해 열심히 일할 것입니다.
FAQ
큐 : 오랫동안 당신의 배달 시간은 어떻습니까?
충전 포스트들을 위해, 그것은 보통 3-10 일입니다. 어떤 주식이 있다면 생산 리드 시간은 발주량에 따라 결정되지 않습니다. 고전력 DC 목탄 징 포스트들은 보통 고객의 기술적인 매개 변수에 따라 맞춤화될 필요가 있습니다.
큐 : 얼마나 오래 원형을 특화하 그것은 걸립니까?
충전 파일을 위해, 원형 시간은 보통 7 일입니다.
포스트를 고발하는 DC에 대해, 원형 시간은 보통 15 일입니다.
빨리 방송국을 고발하는 고전력을 위해, 기술적인 매개 변수는 있을 필요가 있습니다
보통 30 일이 생산과 원형 시간 전에 결정됩니다.
큐 : 서비스를 보증하는 방법?
자사 제품은 2 카테고리로 분할됩니다 : 가족이고 상업적입니다.
가정용 충전기를 위해, 우리는 표준화된 서비스를 제공합니다 : 1년 보증 + 원격 설치와 용법 유도 + 비디오 설치 지침서
상업적 충전기를 위해, 우리는 또한 파일을 고발하기 위한 표준화된 서비스를 제공할 뿐만 아니라, 오페라에게 납부 소프트웨어 연결 서비스를 제공합니다
팅 회사.
큐 : 어떻게 당신이 제품의 품질을 보증합니까?
우리가 파는 충전 포스트 상품은 중국에서 GB 인증과 EU에서 CE 인증을 통과했습니다. 몇몇 다른 국가를 위해, 적절한 인증은 있습니다
진행 중에.
큐 : 어떻게 당신이 제품의 품질을 보증합니까?
우리가 파는 충전 포스트 상품은 중국에서 GB 인증과 EU에서 CE 인증을 통과했습니다. 몇몇 다른 국가를 위해, 적절한 인증은 있습니다
진행 중에.
기록 :
1- OEM은 지원했습니다.
2- 어떠한 요구조건도 세부 사항에 대해 대화하기 위해 우리에 연락합니다.
3- 우리는 24 시간 후에 당신의 조사를 위해 당신을 응답할 것입니다.
4-는 당신이 충전기에 대하여 질문이 있다면, 우리에 연락하세요.
5- 단지 참조, 최종가를 위한 위에서 말한 것 충전기 KW에 의해 결정하고, 정확한 견적을 얻기 위해 우리에 연락합니다.
